构建 Tiled GEMM

构建 Tiled GEMM#

本章概览

  • 第 1 步从输出矩阵 D 中一个顺序计算的 \(128\times128\) tile 开始，走通输入矩阵 A、B 从 GMEM 加载到 SMEM、tcgen05 MMA 将结果写入 TMEM，以及 D 的读回与写出。

  • 第 2 步沿 K 维分块，并在同一块 TMEM accumulator 中累加 partial sums；每次复用 MMA barrier 时，都要更新下一轮的等待状态。

  • 第 3 步沿 M、N 维划分 output tiles，并让多个 CTAs 分别计算这些 tiles，从而覆盖完整的输出矩阵。

GEMM 是本书后续章节反复使用的核心计算。Linear layer、attention projection 和许多 convolution 实现都以矩阵乘法为基础，而这些运算通常占据 GPU 的大部分执行时间。要进一步优化 GEMM，首先需要一个结果正确、结构清楚的基线 kernel。

如果一开始就同时加入数据搬运、K 维累加、tiling 和 Tensor Core 调度，一旦结果出错，很难判断问题来自哪一步。因此，本章采用逐步扩展的方式：每个版本只增加一个主要机制，并保留上一版作为对照。

我们先让一个 CTA 计算一个 128×128 输出 tile，再加入 K-loop 完成 K 维归约，最后沿 M、N 维划分输出矩阵，让多个 CTAs 共同覆盖整个问题。到本章结束时，kernel 已经可以处理完整矩阵，但暂不追求性能。

这些步骤也会把前面介绍的 TIRx 模型落实到具体代码中。阅读时可以关注三个问题：操作由哪个 scope 执行，operand tile 采用什么 layout，以及 tile operation 最终通过哪条 dispatch 路径执行。后两章会继续在这个基线 kernel 上加入异步搬运、流水线和其他性能优化。

GEMM#

GEMM 是稠密矩阵乘法，也是 linear layer、attention projection 和许多 convolution 实现的基础。本章使用下面的形式：

  • \(A\) 的 shape 为 \(M \times K\)。

  • \(B\) 的 shape 为 \(N \times K\)。

  • \(D\) 的 shape 为 \(M \times N\)。

  • \(D[m,n] = \sum_k A[m,k] \cdot B[n,k]\).

这里将 \(B\) 按 \(N \times K\) 存储，这是 linear-layer weights 常见的存储方式。计算时直接读取 \(B[n,k]\)；若写成矩阵形式，等价于 \(D=AB^{\top}\)，但 kernel 不会额外转置或重排 \(B\)。

示例中的 \(A\)、\(B\) 和 \(D\) 都以 fp16 存储。MMA 沿 \(K\) 维累加时使用 fp32 accumulator，以减小累计舍入误差。

Kernel 性能使用 TFLOPS 衡量。一次 multiply-add 计作两次浮点运算，因此：

\[\text{TFLOPS} = \frac{2 \times M \times N \times K}{t_{\text{seconds}} \times 10^{12}}\]

GEMM 的数据路径#

后面的每项优化都与数据存放在哪里、如何移动有关，因此先看 Blackwell GEMM 的基本数据路径。Kernel 主要完成两类工作：在不同 memory space 之间搬运 tiles，以及使用这些 tiles 进行计算。下图展示了数据从输入到输出依次经过的 memory space：

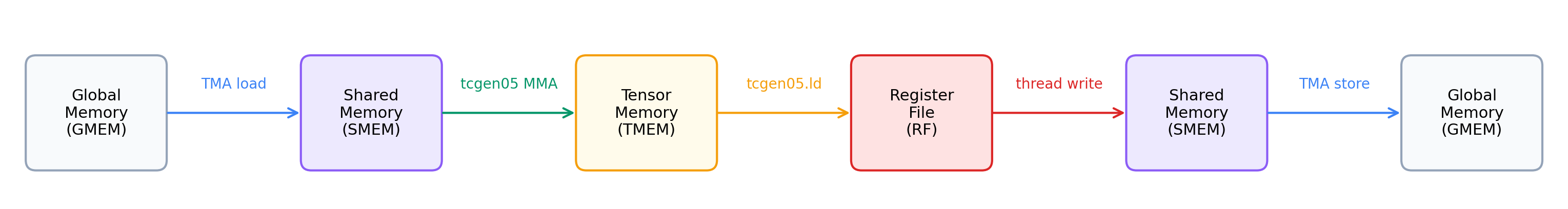

Memory 数据流

从左向右看：operand tiles 先从 GMEM 进入 SMEM；tcgen05.mma 读取 SMEM 中的 operands，并把 accumulator 写入 TMEM；最后的结果写回阶段称为 epilogue，它将 TMEM 中的结果读入 registers，再写回 GMEM。后续优化会改变其中某一步如何执行，但不会改变这条基本路径。

优化路线#

这条基础数据路径足以得到正确结果，但还不能充分利用硬件。接下来会通过 TIRx tile primitives 依次加入以下机制：

  • TMA 异步搬运：使用 Blackwell 的硬件 copy path 在 GMEM 与 SMEM 之间搬运 tiles，并通过 barrier 跟踪完成状态。

  • Software pipeline：使用多个 SMEM stages，让下一块 K tile 的数据搬运与当前 tile 的 Tensor Core 计算重叠。

  • Persistent scheduling：不再为每个 output tile 启动一个 CTA，而是让固定数量的 CTAs 通过 tile scheduler 反复处理多个 tiles。

  • Warp specialization：把 producer、MMA consumer 和 writeback 分配给专门的 warps 或 warpgroups。

  • CTA cluster：让两个 CTAs 协作计算一个更大的 Blackwell MMA tile。

  • Multi-consumer execution：使用多个 MMA consumer warps 分别计算不同的 output rows，并为每个 consumer 配置对应的 writeback warpgroup；这些 consumers 共用同一份 staged B tile。

第 1 步：顺序执行的单 Tile GEMM#

第 1 步沿用 TIRx 入门 中的 hgemm_v1，详细拆解其数据路径，并将它作为后续版本的正确性基线。这个 kernel 只计算一个 128×128 output tile，并取 K=64；该规模不需要循环，数据路径中的每一步只出现一次，便于逐段理解。

第 1 步的执行结构

  • Scope：一个包含 128 个 threads 的 warpgroup 按顺序执行整条数据路径。

  • Layout：A、B tiles 位于 SMEM，accumulator 位于 TMEM，结果通过 registers 写出。

  • Dispatch：同步 Tx.cta.copy 负责加载，tcgen05 执行 MMA。

单 Tile 数据流#

这个 kernel 只沿 GMEM -> SMEM -> TMEM -> registers -> GMEM 路径执行一次，不包含循环。具体步骤如下：

  1. 分配：通过 pool allocator 分配 SMEM，通过 tcgen05.alloc 分配 TMEM，并准备等待 MMA 完成的 mbarrier。

  2. 加载：128 个 threads 使用同步 Tx.cta.copy，协作将 A、B tiles 从 GMEM 搬到 SMEM。

  3. 计算：选出的一个 thread 发出 Tx.gemm_async 和 tcgen05.commit，所有 threads 等待 mbarrier。

  4. 写回：warpgroup 将 TMEM 读入 registers；每个 thread 把 fp32 转成 fp16，再写入 GMEM。

  5. 释放：释放 TMEM。

Kernel 的四个部分#

下面先分别介绍存储空间分配、operand 加载、MMA 发起和结果写回，再把它们组合成完整 kernel。相关 API 已在第二部分（TIRx 入门、TIRx Layout API）中介绍。本节固定使用 BLK_M=BLK_N=128、BLK_K=64；m_st 和 n_st 表示当前 output tile 在 D 中的行、列起点，在这个单 tile kernel 中都为 0。

分配存储空间。 Kernel 先为 operands 分配 shared memory，并为 TMEM address 和 mbarrier 预留位置：

pool = T.SMEMPool()
tmem_addr = pool.alloc((1,), "uint32")           # TMEM address (4 bytes)
mma_bar = pool.alloc((1,), "uint64", align=8)    # mbarrier (8 bytes)
pool.move_base_to(1024)                           # Skip to offset 1024
Asmem = pool.alloc((BLK_M, BLK_K), a_type, layout=A_layout)  # 128×64 fp16
Bsmem = pool.alloc((BLK_N, BLK_K), b_type, layout=B_layout)  # 128×64 fp16
pool.commit()

pool.move_base_to(1024) 将 SMEM pool 的当前分配位置移动到 byte offset 1024。之后，Asmem 从这里开始分配，Bsmem 紧随其后；前面的区域留给 tmem_addr、mma_bar 等少量管理数据。

A_layout 和 B_layout 由 mma_shared_layout(dtype, swizzle_mode, shape) 生成。这个函数根据数据类型、swizzle mode 和 tile shape 构造 shared-memory layout；这里选择 128-byte swizzle，得到与当前 tcgen05.mma dispatch 匹配的 SMEM 排列。layout=A_layout 和 layout=B_layout 再将这两个 layout 分别绑定到 Asmem 和 Bsmem。

第 1 步由 Tx.cta.copy 按照这些 layout 写入数据，随后 tcgen05.mma 按照匹配的排列读取。

加载 operand tiles。 Buffer 分配完成后，由 CTA 中的 threads 把 operands 搬入 SMEM：

Tx.cta.copy(Asmem[:, :], A[:, :])
Tx.cta.copy(Bsmem[:, :], B[:, :])
T.cuda.cta_sync()

这里只有一个 tile（M=N=128, K=64），因此直接复制完整的 A 和 B。Tx.cta.copy(...) 让 CTA 中的 threads 协作完成 copy，每个 thread 负责其中一部分。随后执行的 T.cuda.cta_sync() 一方面等待所有 threads 完成，另一方面保证它们对 shared memory 的写入对后续 MMA 可见。这样，MMA 读取 Asmem 和 Bsmem 时看到的是完整 tile。下一章（使用 TMA 为 GEMM 建立 Pipeline）会首先用 TMA 替换这里的 thread-driven copy。

发起 MMA。 Operands 已经位于 SMEM，接下来由一个选出的 thread 发起 MMA：

if warp_id == 0:
    if T.ptx.elect_sync():
        Tx.gemm_async(tmem[:, :BLK_N], Asmem[:, :], Bsmem[:, :],
                      accum=False, dispatch="tcgen05", cta_group=1)
        T.ptx.tcgen05.commit(mma_bar.ptr_to([0]), cta_group=1)

T.ptx.mbarrier.try_wait(mma_bar.ptr_to([0]), phase_mma)

外层 if warp_id == 0 只保留 warpgroup 中的 warp 0；内层 T.ptx.elect_sync() 再从这个 warp 的 active lanes 中选出一个。最终只有一个 thread 执行 Tx.gemm_async 和 tcgen05.commit。

只有一个 thread 发出指令，并不表示矩阵乘法由这个 thread 单独完成。硬件仍然根据 SMEM operand layouts 和 TMEM accumulator layout，对整个 tile 执行 MMA。若让 128 个 threads 都发出同一操作，硬件反而会重复启动这次计算。

Tx.gemm_async 表示一个 tile operation，而不是一条硬件指令。这里 tile 的 K 维大小为 64，而底层每条 MMA 指令处理 16 个 K 元素，因此 TIRx 会将它 lower 成一小段 tcgen05.mma 指令序列。

tcgen05.mma 是异步操作。tcgen05.commit 将前面发出的 MMA 与 mma_bar 关联；warpgroup 中的 threads 随后在外层执行 mbarrier.try_wait，等到 barrier 完成后才能读取 TMEM 中的结果。

accum=False 表示这次 gemm_async 从新的 accumulator 开始，不读取 TMEM 中原有的 partial sum。本步骤只执行一次 tile operation，因此使用 False；第 2 步加入 K-loop 后，后续 iterations 会改用 accum=True。

写回结果。 计算结果位于 TMEM，而输出 D 需要以 fp16 写回 GMEM。Epilogue 先将结果读入 registers，再完成类型转换：

Dreg = T.alloc_local((BLK_N,), acc_type)        # per-thread fp32 register row
Dreg_f16 = T.alloc_local((BLK_N,), d_type)      # same row, cast to fp16
Dreg_wg = Dreg.view(128, BLK_N, layout=TileLayout(S[(128, BLK_N) : (1@tid_in_wg, 1)]))
Tx.wg.copy_async(Dreg_wg[:, :], tmem[:, :BLK_N])
T.ptx.tcgen05.wait.ld()
Tx.cast(Dreg_f16[:], Dreg[:])
m_thr = T.meta_var(m_st + warp_id * 32 + lane_id)
Tx.copy(D[m_thr, n_st : n_st + BLK_N], Dreg_f16[:])

MMA 在 TMEM 中留下一个 128×128 fp32 accumulator tile。沿 K 维累加大量乘积时，使用较高精度的 fp32 可以减小累计舍入误差。由于输出 D 是 fp16，结果需要先进入 registers，在那里转换成 fp16，再写入 GMEM。

两个 register buffers 作用不同。Dreg 是每个 thread 私有的 BLK_N 元素 buffer；Dreg_wg 则使用指定 layout，为同一组 registers 建立一个 warpgroup-wide view：

TileLayout(S[(128, BLK_N) : (1@tid_in_wg, 1)])

这个 layout 将 tile 的第一维映射到 warpgroup 中的 threads：thread 0 持有 row 0，thread 1 持有 row 1，依次直到 row 127。第二维保留在各 thread 自己的 register buffer 中，因此每个 thread 持有一整行的所有 columns。Warpgroup 有 128 个 threads，tile 也有 128 行，正好每个 thread 一行。

Tx.wg.copy_async(Dreg_wg, tmem) 按照这个 view 读取 accumulator，并 lower 到 Blackwell 的 TMEM load 指令 tcgen05.ld。该 load 是异步的，因此必须先完成 T.ptx.tcgen05.wait.ld()，之后 threads 才能使用 Dreg；否则可能读取尚未填充完成的 registers。

等待完成后，每个 thread 的 Dreg[:] 保存其逻辑输出行对应的 fp32 值。每个 thread 将这些值转换到 Dreg_f16，并计算自己负责的全局输出行：

m_thr = T.meta_var(m_st + warp_id * 32 + lane_id)

然后写入 D[m_thr, n_st:n_st + BLK_N]。四个 warps 分别负责连续的 32 行：warp 0 写第 0–31 行，warp 1 写第 32–63 行，warp 2 写第 64–95 行，warp 3 写第 96–127 行。

完整 Kernel#

下面将四个部分组合成可运行的 kernel（M=N=128, K=64）。首先导入相关模块：

import tvm
from tvm.script import tirx as T
from tvm.script.tirx import tile as Tx
from tvm.backend.cuda.tile_primitive.tma_utils import mma_shared_layout, SwizzleMode
from tvm.tirx.layout import TileLayout, S, TLane, TCol, tid_in_wg

Kernel 使用后续步骤共同采用的 hgemm_vX(M, N, K) 形式。一次 kernel launch 中的所有 CTAs 构成 grid；第 1 步取 M=N=128, K=64，只需要一个 CTA，因此 grid shape 为 1×1：

def hgemm_v1(M, N, K):
    a_type = tvm.DataType("float16")
    b_type = tvm.DataType("float16")
    d_type = tvm.DataType("float16")
    acc_type = tvm.DataType("float32")

    BLK_M, BLK_N, BLK_K = 128, 128, 64
    # MMA_M/MMA_N/MMA_K 记录底层硬件 MMA tile 的 shape。gemm_async 会根据
    # operands 和 accumulator tiles 推导该 shape，因此后续步骤不再保留这些常量。
    MMA_M, MMA_N, MMA_K = 128, 128, 16

    A_layout = mma_shared_layout(a_type, SwizzleMode.SWIZZLE_128B_ATOM, (BLK_M, BLK_K))
    B_layout = mma_shared_layout(b_type, SwizzleMode.SWIZZLE_128B_ATOM, (BLK_N, BLK_K))

    @T.prim_func
    def kernel(
        A: T.Buffer((M, K), a_type),
        B: T.Buffer((N, K), b_type),
        D: T.Buffer((M, N), d_type),
    ):
        T.device_entry()
        # 第 1 步只计算一个 tile：M=BLK_M、N=BLK_N，因此 grid shape 为 1x1。
        # 此时每个 CTA 的 tile offsets（m_st、n_st）都为 0；第 3 步再扩展到更大的 M、N。
        bx, by = T.cta_id([M // BLK_M, N // BLK_N])
        wg_id = T.warpgroup_id([1])      # single warpgroup, so wg_id is always 0 (unused below)
        warp_id = T.warp_id_in_wg([4])
        lane_id = T.lane_id([32])

        # --- SMEM allocation ---
        pool = T.SMEMPool()
        tmem_addr = pool.alloc((1,), "uint32")
        mma_bar = pool.alloc((1,), "uint64", align=8)
        pool.move_base_to(1024)
        Asmem = pool.alloc((BLK_M, BLK_K), a_type, layout=A_layout)
        Bsmem = pool.alloc((BLK_N, BLK_K), b_type, layout=B_layout)
        pool.commit()

        # --- Barrier + TMEM init (warp 0 only) ---
        if warp_id == 0:
            if lane_id == 0:
                T.ptx.mbarrier.init(mma_bar.ptr_to([0]), 1)
            T.ptx.tcgen05.alloc(T.address_of(tmem_addr), n_cols=512, cta_group=1)

        T.ptx.fence.proxy_async("shared::cta")
        T.ptx.fence.mbarrier_init()
        T.cuda.cta_sync()

        tmem = T.decl_buffer(
            (128, 512), "float32", scope="tmem", allocated_addr=tmem_addr[0],
            layout=TileLayout(S[(128, 512) : (1@TLane, 1@TCol)])
        )

        m_st = T.meta_var(bx * BLK_M)
        n_st = T.meta_var(by * BLK_N)
        phase_mma: T.int32 = 0

        # --- Load：所有 threads 同步完成 global -> shared copy ---
        # M=BLK_M、N=BLK_N 时，下面的 slices 覆盖完整矩阵；保留 slice 写法，
        # 便于与第 3 步的 multi-tile 版本比较。
        Tx.cta.copy(Asmem[:, :], A[m_st:m_st + BLK_M, :])
        Tx.cta.copy(Bsmem[:, :], B[n_st:n_st + BLK_N, :])
        T.cuda.cta_sync()

        # --- Compute：由一个 elected thread 发起 MMA ---
        if warp_id == 0:
            if T.ptx.elect_sync():
                Tx.gemm_async(
                    tmem[:, :BLK_N], Asmem[:, :], Bsmem[:, :],
                    accum=False, dispatch="tcgen05", cta_group=1
                )
                T.ptx.tcgen05.commit(mma_bar.ptr_to([0]), cta_group=1)

        T.ptx.mbarrier.try_wait(mma_bar.ptr_to([0]), phase_mma)

        # --- Writeback：TMEM -> RF -> GMEM ---
        Dreg = T.alloc_local((BLK_N,), acc_type)
        Dreg_f16 = T.alloc_local((BLK_N,), d_type)
        Dreg_wg = Dreg.view(128, BLK_N,
                            layout=TileLayout(S[(128, BLK_N) : (1@tid_in_wg, 1)]))
        Tx.wg.copy_async(Dreg_wg[:, :], tmem[:, :BLK_N])
        T.ptx.tcgen05.wait.ld()
        Tx.cast(Dreg_f16[:], Dreg[:])
        m_thr = T.meta_var(m_st + warp_id * 32 + lane_id)
        Tx.copy(D[m_thr, n_st : n_st + BLK_N], Dreg_f16[:])

        # --- 释放 TMEM ---
        T.cuda.cta_sync()
        if warp_id == 0:
            T.ptx.tcgen05.relinquish_alloc_permit(cta_group=1)
            T.ptx.tcgen05.dealloc(tmem_addr[0], n_cols=512, cta_group=1)

    return kernel

后续每个 GEMM 版本都使用相同方式编译、运行并检查结果，因此这里只完整给出一次测试代码，之后只展示 kernel。运行后续步骤时，将下面的 hgemm_vX 和问题规模替换成对应版本即可。每个新的 Python session 只编译一个步骤；这些示例会复用内部名称，而 compiler 会保存 session 内的状态，因此切换步骤前需要重启 session。

import torch

target = tvm.target.Target("cuda")
device = torch.device('cuda')  # gpu(0)

M, N, K = 128, 128, 64
kernel = hgemm_v1(M, N, K)
with target:
    ex = tvm.compile(tvm.IRModule({"main": kernel}), target=target, tir_pipeline="tirx")

torch.cuda.empty_cache()
torch.cuda.synchronize()
A_tensor = torch.randn(M, K, dtype=torch.float16, device=device)
B_tensor = torch.randn(N, K, dtype=torch.float16, device=device)
D_tensor = torch.zeros(M, N, dtype=torch.float16, device=device)

# ex.mod(...) 可以直接接收 torch tensors；后续章节沿用相同的调用方式。
ex.mod(A_tensor, B_tensor, D_tensor)

D_ref = (A_tensor.float() @ B_tensor.float().T).half()
max_err = float((D_tensor - D_ref).abs().max())
print(f"Max error vs torch reference: {max_err:.6f}")
# 与 warp specialization 和 Flash Attention 的示例一样，这里使用相对容差：
# output magnitude 会随 K 增长，固定的绝对误差上限不适用于较大的 K。
torch.testing.assert_close(D_tensor, D_ref, rtol=2e-2, atol=1e-2)
print("PASS")

# 对更大 kernel 进行可选计时。
ITERS = 10
for _ in range(3):
    ex.mod(A_tensor, B_tensor, D_tensor)
torch.cuda.synchronize()
start = torch.cuda.Event(enable_timing=True)
end = torch.cuda.Event(enable_timing=True)
start.record()
for _ in range(ITERS):
    ex.mod(A_tensor, B_tensor, D_tensor)
end.record()
torch.cuda.synchronize()
ms = start.elapsed_time(end) / ITERS
tflops = 2 * M * N * K / ms / 1e9
print(f"Performance: {ms:.3f} ms, {tflops:.1f} TFLOPS")

这段计时循环适合快速确认数量级，但还不是完整的实验协议。需要报告性能结果时，请遵循 GPU Kernel 性能测量与分析：明确计时边界，采集多组样本，说明 cache 与 clock 策略，并将 无 profiler 的 latency 测量和 Proton、Nsight Compute 分析分开运行。

单 Tile Kernel 的限制#

这个 kernel 已经能够算对，但适用范围很窄。当前仍有以下限制：

  • 只处理一个 K tile，无法沿更大的 K 维完成分块累加。

  • 只处理一个 output tile，因此 M、N 固定为 128。

  • 使用同步的 GMEM → SMEM copy，而不是 TMA。

  • 数据搬运与计算不重叠，两者不能同时执行。

第 2 步：K-Loop 累加#

先解决 K 维的限制。第 1 步只处理一个宽度为 64 的 K tile，而真实矩阵的 K 往往远大于 64。第 2 步仍然只计算一个 output tile，但允许 K 由多个宽度为 64 的 chunks 组成。

基本做法是：对每个 chunk 重复一次 load -> MMA -> wait，并让所有 MMA 累加到同一个 TMEM 位置。Tx.gemm_async 只负责发起异步 MMA；它返回时，Tensor Core 可能仍在更新 TMEM。随后执行的 tcgen05.commit 将本轮 MMA 的完成通知关联到 mma_bar，硬件写完 accumulator 后才会向这个 barrier 报告 arrival。try_wait 等待的正是这次完成通知，返回后才能确认当前 chunk 的结果已经写入 TMEM。

所有 iterations 都复用同一个 mma_bar。Barrier 每完成一轮就进入下一个 phase，因此 kernel 还要用 phase_mma 指明当前等待的是哪一轮。若 phase 跟踪错误，wait 可能把上一轮的完成状态当成当前 MMA 已经完成，最终在没有报错的情况下破坏结果。

第 2 步的执行结构

  • Scope：不变，仍然是一个 warpgroup。

  • Layout/复用：K-loop 始终复用同一对 SMEM tiles 和同一个 TMEM accumulator 位置。Operand tiles 依次流过固定 buffers，accumulator 则保留在同一 TMEM 位置。

  • 同步：复用的 MMA barrier 必须在每个 K chunk 后进入正确 phase，否则后续 wait 可能误把上一轮完成当作当前轮完成。

  • Dispatch：不变。

沿 K 维分块累加#

当 K > 64 时，kernel 将 K 维切成多个宽度为 BLK_K=64 的 chunks。每个 iteration 加载 A、B 的一个 K-slice，然后执行 Tx.gemm_async。

accum 决定是否读取 TMEM 中已有的 accumulator。第一个 chunk 使用 accum=False，直接写入第一份 partial sum；后续 chunks 使用 accum=True，把新的乘积累加到已有结果上。

代码中，每轮选出的 thread 都在 Tx.gemm_async 后执行 tcgen05.commit(mma_bar)。MMA 完成并报告 arrival 后，barrier 才会离开当前 phase。phase_mma 记录当前 iteration 要等待的 phase：

K iteration

传给 try_wait 的 phase_mma

MMA 完成后的 barrier phase

0

0

1

1

1

0

2

0

1

try_wait(bar, phase_mma) 会等到 barrier 离开指定 phase 后返回。每次等待完成后，kernel 执行：

phase_mma ^= 1

为下一次 MMA 更新等待值。

如果不翻转 phase_mma，第二个 iteration 仍会等待 phase 0。但 barrier 在第一次 MMA 完成后已经进入 phase 1，这次等待可能立即返回，导致 kernel 在第二次 MMA 尚未完成时继续读取 accumulator。

完整 Kernel#

下面的完整 kernel 在第 1 步基础上加入 K-loop 和 phase flip。Imports 与前面相同：

import tvm
from tvm.script import tirx as T
from tvm.script.tirx import tile as Tx
from tvm.backend.cuda.tile_primitive.tma_utils import mma_shared_layout, SwizzleMode
from tvm.tirx.layout import TileLayout, S, TLane, TCol, tid_in_wg

这个版本封装为 hgemm_v2(M, N, K)。由于仍然只计算一个 output tile，grid 仍为 [1, 1]；变化的只是 K extent。

def hgemm_v2(M, N, K):
    a_type = tvm.DataType("float16")
    b_type = tvm.DataType("float16")
    d_type = tvm.DataType("float16")
    acc_type = tvm.DataType("float32")

    BLK_M, BLK_N, BLK_K = 128, 128, 64
    K_TILES = K // BLK_K

    A_layout = mma_shared_layout(a_type, SwizzleMode.SWIZZLE_128B_ATOM, (BLK_M, BLK_K))
    B_layout = mma_shared_layout(b_type, SwizzleMode.SWIZZLE_128B_ATOM, (BLK_N, BLK_K))

    @T.prim_func
    def kernel(
        A: T.Buffer((M, K), a_type),
        B: T.Buffer((N, K), b_type),
        D: T.Buffer((M, N), d_type),
    ):
        T.device_entry()
        bx, by = T.cta_id([M // BLK_M, N // BLK_N])  # 仍然只有一个 output tile（M=N=128）
        wg_id = T.warpgroup_id([1])
        warp_id = T.warp_id_in_wg([4])
        lane_id = T.lane_id([32])

        pool = T.SMEMPool()
        tmem_addr = pool.alloc((1,), "uint32")
        mma_bar = pool.alloc((1,), "uint64", align=8)
        pool.move_base_to(1024)
        Asmem = pool.alloc((BLK_M, BLK_K), a_type, layout=A_layout)
        Bsmem = pool.alloc((BLK_N, BLK_K), b_type, layout=B_layout)
        pool.commit()

        if warp_id == 0:
            if lane_id == 0:
                T.ptx.mbarrier.init(mma_bar.ptr_to([0]), 1)
            T.ptx.tcgen05.alloc(T.address_of(tmem_addr), n_cols=512, cta_group=1)

        T.ptx.fence.proxy_async("shared::cta")
        T.ptx.fence.mbarrier_init()
        T.cuda.cta_sync()

        tmem = T.decl_buffer(
            (128, 512), "float32", scope="tmem", allocated_addr=tmem_addr[0],
            layout=TileLayout(S[(128, 512) : (1@TLane, 1@TCol)]))

        phase_mma: T.int32 = 0
        m_st = T.meta_var(bx * BLK_M)
        n_st = T.meta_var(by * BLK_N)

        # === K-loop：以 BLK_K 为单位遍历 K ===
        for i in T.serial(K_TILES):   # device 侧串行 loop；A、B parameters 仍保留完整 K 维
            # 加载第 i 个 K chunk
            Tx.cta.copy(Asmem[:, :], A[:, i*BLK_K:(i+1)*BLK_K])
            Tx.cta.copy(Bsmem[:, :], B[:, i*BLK_K:(i+1)*BLK_K])

            T.cuda.cta_sync()

            # 第一个 tile 使用 accum=False，后续 tiles 使用 accum=True
            if warp_id == 0:
                if T.ptx.elect_sync():
                    Tx.gemm_async(tmem[:, :BLK_N], Asmem[:, :], Bsmem[:, :],
                                  accum=(i != 0), dispatch="tcgen05", cta_group=1)
                    T.ptx.tcgen05.commit(mma_bar.ptr_to([0]), cta_group=1)

            # 等待 MMA 完成，再翻转 phase
            T.ptx.mbarrier.try_wait(mma_bar.ptr_to([0]), phase_mma)
            phase_mma ^= 1

        # === Writeback（与第 1 步相同）===
        Dreg = T.alloc_local((BLK_N,), acc_type)
        Dreg_f16 = T.alloc_local((BLK_N,), d_type)
        Dreg_wg = Dreg.view(128, BLK_N,
                            layout=TileLayout(S[(128, BLK_N) : (1@tid_in_wg, 1)]))

        Tx.wg.copy_async(Dreg_wg[:, :], tmem[:, :BLK_N])
        T.ptx.tcgen05.wait.ld()

        Tx.cast(Dreg_f16[:], Dreg[:])
        m_thr = T.meta_var(m_st + warp_id * 32 + lane_id)
        Tx.copy(D[m_thr, n_st : n_st + BLK_N], Dreg_f16[:])

        T.cuda.cta_sync()
        if warp_id == 0:
            T.ptx.tcgen05.relinquish_alloc_permit(cta_group=1)
            T.ptx.tcgen05.dealloc(tmem_addr[0], n_cols=512, cta_group=1)

    return kernel

第 3 步：空间 Tiling（Multi-CTA）#

第 2 步允许 K 大于 64，但仍要求 M=N=128，因此只能计算一个 128×128 output tile。实际 GEMM 的 M、N 往往更大。第 3 步将 M×N 输出矩阵切成多个 128×128 tiles，并为每个 tile 启动一个 CTA。

前两步的 grid 只有一个 CTA。现在 output tiles 沿 M、N 两个方向排列，因此第 3 步使用二维 grid；CTA 的 coordinate (bx, by) 表示它负责第几行、第几列的 output tile。

例如，取 M=N=256, K=256 时，输出矩阵被切成 2×2 个 tiles，因此 grid shape 为 2×2，共包含 4 个 CTAs。每个 CTA 负责一个 output tile，并在内部执行第 2 步的 K-loop。

第 3 步的执行结构

  • Scope：二维 CTA grid，每个 CTA 计算一个 128×128 output tile。

  • Layout：不变，CTA 内部仍使用第 2 步的 SMEM、TMEM 和 register layouts。

  • Dispatch：不变。

Grid 映射#

Grid shape 为：

[M // BLK_M, N // BLK_N]

对于 CTA (bx, by)，定义：

m_st = bx * BLK_M
n_st = by * BLK_N

它负责的输出区域为：

D[m_st : m_st + BLK_M, n_st : n_st + BLK_N]

每次 K iteration 加载：

A[m_st : m_st + BLK_M, k : k + BLK_K]
B[n_st : n_st + BLK_N, k : k + BLK_K]

这些索引来自 D = A @ B.T：bx 选择 A 和 D 的行，by 选择 B 的行；经过 B.T 后，这些 B rows 对应 D 的 columns。

具有相同 bx 的 CTAs 会读取相同的 A tiles，具有相同 by 的 CTAs 则会读取相同的 B tiles。当前版本没有显式实现跨 CTA 的数据复用。

完整 Kernel#

这个 kernel 只在第 2 步基础上修改两处：grid shape 和每个 CTA 的 offsets。内部 K-loop 与 writeback 保持不变。Imports 仍然相同：

import tvm
from tvm.script import tirx as T
from tvm.script.tirx import tile as Tx
from tvm.backend.cuda.tile_primitive.tma_utils import mma_shared_layout, SwizzleMode
from tvm.tirx.layout import TileLayout, S, TLane, TCol, tid_in_wg

Grid 从 [1, 1] 改为 [M // BLK_M, N // BLK_N]，loads 和 stores 则加上当前 CTA 的 m_st 与 n_st：

def hgemm_v3(M, N, K):
    a_type = tvm.DataType("float16")
    b_type = tvm.DataType("float16")
    d_type = tvm.DataType("float16")
    acc_type = tvm.DataType("float32")

    BLK_M, BLK_N, BLK_K = 128, 128, 64
    K_TILES = K // BLK_K

    A_layout = mma_shared_layout(a_type, SwizzleMode.SWIZZLE_128B_ATOM, (BLK_M, BLK_K))
    B_layout = mma_shared_layout(b_type, SwizzleMode.SWIZZLE_128B_ATOM, (BLK_N, BLK_K))

    @T.prim_func
    def kernel(
        A: T.Buffer((M, K), a_type),
        B: T.Buffer((N, K), b_type),
        D: T.Buffer((M, N), d_type),
    ):
        T.device_entry()
        # 2D grid: one CTA per 128x128 output tile
        bx, by = T.cta_id([M // BLK_M, N // BLK_N])
        wg_id = T.warpgroup_id([1])
        warp_id = T.warp_id_in_wg([4])
        lane_id = T.lane_id([32])

        pool = T.SMEMPool()
        tmem_addr = pool.alloc((1,), "uint32")
        mma_bar = pool.alloc((1,), "uint64", align=8)
        pool.move_base_to(1024)
        Asmem = pool.alloc((BLK_M, BLK_K), a_type, layout=A_layout)
        Bsmem = pool.alloc((BLK_N, BLK_K), b_type, layout=B_layout)
        pool.commit()

        if warp_id == 0:
            if lane_id == 0:
                T.ptx.mbarrier.init(mma_bar.ptr_to([0]), 1)
            T.ptx.tcgen05.alloc(T.address_of(tmem_addr), n_cols=512, cta_group=1)

        T.ptx.fence.proxy_async("shared::cta")
        T.ptx.fence.mbarrier_init()
        T.cuda.cta_sync()

        tmem = T.decl_buffer(
            (128, 512), "float32", scope="tmem", allocated_addr=tmem_addr[0],
            layout=TileLayout(S[(128, 512) : (1@TLane, 1@TCol)]))

        phase_mma: T.int32 = 0

        # 当前 CTA 的 tile offsets
        m_st = T.meta_var(bx * BLK_M)
        n_st = T.meta_var(by * BLK_N)

        # K-loop：加载带 offset 的 A、B slices
        for i in T.serial(K_TILES):   # device 侧串行 loop；A、B parameters 仍保留完整 K 维
            Tx.cta.copy(Asmem[:, :], A[m_st:m_st+BLK_M, i*BLK_K:(i+1)*BLK_K])
            Tx.cta.copy(Bsmem[:, :], B[n_st:n_st+BLK_N, i*BLK_K:(i+1)*BLK_K])

            T.cuda.cta_sync()

            if warp_id == 0:
                if T.ptx.elect_sync():
                    Tx.gemm_async(tmem[:, :BLK_N], Asmem[:, :], Bsmem[:, :],
                                  accum=(i != 0), dispatch="tcgen05", cta_group=1)
                    T.ptx.tcgen05.commit(mma_bar.ptr_to([0]), cta_group=1)

            T.ptx.mbarrier.try_wait(mma_bar.ptr_to([0]), phase_mma)
            phase_mma ^= 1

        # 写回当前 CTA 对应的 output tile
        Dreg = T.alloc_local((BLK_N,), acc_type)
        Dreg_f16 = T.alloc_local((BLK_N,), d_type)
        Dreg_wg = Dreg.view(128, BLK_N,
                            layout=TileLayout(S[(128, BLK_N) : (1@tid_in_wg, 1)]))

        Tx.wg.copy_async(Dreg_wg[:, :], tmem[:, :BLK_N])
        T.ptx.tcgen05.wait.ld()

        Tx.cast(Dreg_f16[:], Dreg[:])
        m_thr = T.meta_var(m_st + warp_id * 32 + lane_id)
        Tx.copy(D[m_thr, n_st:n_st+BLK_N], Dreg_f16[:])

        T.cuda.cta_sync()
        if warp_id == 0:
            T.ptx.tcgen05.relinquish_alloc_permit(cta_group=1)
            T.ptx.tcgen05.dealloc(tmem_addr[0], n_cols=512, cta_group=1)

    return kernel

练习#

  1. 在第 1 至第 3 步中，Tx.cta.copy 会在 MMA 之前将 A、B tiles 搬入 SMEM。为什么 Tx.gemm_async 读取这些 tiles 前必须执行 T.cuda.cta_sync()？

  2. 在第 2 步中，如果从 K-loop 删除 phase_mma ^= 1，会发生什么？Kernel 仍会等待每次 MMA，还是后续 wait 可能提前通过？

  3. 当 M=N=4096、BLK_M=BLK_N=128 时，第 3 步的 grid shape 是多少，共启动多少个 CTAs？对于 CTA (bx, by)，哪些 CTAs 会独立读取相同的 A tiles，哪些会独立读取相同的 B tiles？当前 kernel 是否显式共享了这些数据？
